最近充電頭網拿到了一款Lapo 65W USB PD氮化鎵快充充電器，這款產品采用“豆腐塊”方正造型設計，不僅體積小巧攜帶方便，而且充電器還具備齊全的電壓檔位以及支持PPS。

值得一提的是，這款充電器還配備了多個筆記本充電接頭，除了能直接給USB-C接口筆記本進行PD快充外，也可以給傳統接口的筆記本進行充電，一個這樣的充電器便可充遍市面上大多數新舊接口的輕薄筆記本，非常實用。下面我們就對這款充電器進行拆解，看看其用料做工如何。

一、Lapo 65W氮化鎵充電器外觀

Lapo充電器包裝盒配色絢麗，正面中心印有黑白兩種款式充電器外觀圖，上端印有Lapo品牌和2年質保標識，下端印有產品名稱。

包裝盒采用翻蓋式設計，內部印有氮化鎵以及產品特性描述，對應充電器部分設有櫥窗，方便用戶觀察產品實體，下方印有產品名稱和轉換線頭標識。

背面印有充電器規格參數和包裝內容等信息。

內部塑料盒設有多個凹槽，用來放置充電器、數據線和五種筆記本電腦充電接頭。

包裝內含充電器、USB-C to USB-C數據線、USB-C to 5521充電轉接線以及五種筆記本電腦充電接頭。

USB-C to 5521充電轉接線使用魔術扎帶捆綁，長1.2m，線身表面光滑，兩頭做了抗彎折處理。

DELL戴爾充電接頭。

Lenovo聯想方口線接頭。

另外三個充電接頭采用彎折造型設計，并且插頭上有黃綠黑注塑加以區別，顏色不同尺寸不同。其中黃色充電接頭支持Panasonic松下、HP惠普、Toshiba東芝、Acer宏碁、AUSU華碩和Lenovo聯想筆記本充電器；綠色的支持NEC和Toshiba東芝筆記本；黑色的支持Sony索尼和Fujitsu富士通筆記本。

Lapo 65W氮化鎵充電器采用圓角方正造型設計，類似“豆腐塊”，機身表面啞光處理，邊角圓潤不硌手，搭配可折疊插腳，讓產品顯得非常小巧，攜帶起來很方便。同時在墻插場景下，其結構重心離墻面近，自重力矩小，插上后穩定性比較好。

機身正背面印有Lapo品牌，設計簡潔。

輸入端采用可折疊美規插腳，攜帶方便且不易刮傷包里其它電子產品。

輸出端配備一個USB-C接口，黑色膠芯不露銅，旁邊有一顆指示燈。

相鄰側面標注產品的參數信息
型號：WT-565C
輸入：100-240V~50/60HZ 1.6A
輸出：Normal：5V2.4A
PD輸出：9V3A、15V3A、20V3.25A
QC3.0/QC2.0：5V3A、9V2A、12V3A
最高輸出功率：65W
產品已經通過了FCC認證、CE認證和PSE認證。

和蘋果61W充電器大小比較，Lapo這款體積優勢非常明顯。

和蘋果30W充電器大小比較，Lapo這款還要小點，氮化鎵優點充分體現。

厚度比一元硬幣直徑大一些。

凈重約為102g。

使用ChargerLAB POWER-Z KT001檢測USB-C口的輸出協議，顯示支持Apple 2.4A和DCP協議，以及QC2.0/3.0、AFC、FCP多個快充協議。

除此之外，其PDO報文顯示USB-C接口還支持USB PD3.0快充標準，具備5V2.4A、9V3A、12V3A、15V4A、20V3.25A五組固定電壓檔位以及5.0-11V/4.5A和5.0-21V/3.1A兩組PPS電壓檔位。

二、Lapo 65W氮化鎵充電器拆解

將輸入端外殼拆開，機身邊緣采用超聲波焊接封裝，插腳使用塑料板和螺絲固定。

插腳端拆開一覽，AC導線和金屬?gòu)椘附印?

將PCB板取出，板子上下以及兩側貼有導熱墊，并粘貼膠帶固定。

PCB板整體一覽，主控電路板上焊接有三塊小PCB板，分別用來放置電容電感和USB-C母座等元器件，充分利用內部空間減小體積。此外板子之間的空隙里注膠增強充電器內部穩定性以及散熱性能。

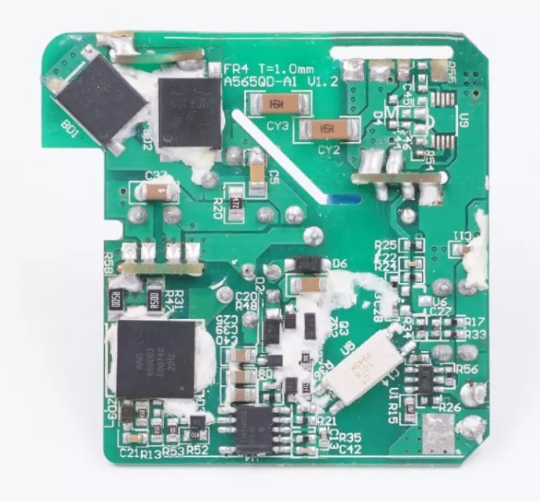

PCB板背面一覽，板子左上角是兩顆整流橋并打膠導熱，左下角是PWM主控芯片和高壓MOS，白色光耦橫跨在初級次級之間。

經過對充電器電路觀察分析發現，Lapo 65W USB PD氮化鎵快充充電器采用了典型的開關電源寬范圍輸出，協議控制輸出電壓的典型架構。下面我們就從輸入端開始一一了解各元器件。

PCB板前端一覽，保險絲，二級共模電感和X電容焊接在側面PCB板上，四顆高壓濾波電解電容其中兩顆黑色的焊接在主控PCB板上。

輸入端白色保險絲特寫，額定電流3.15A。

兩級共模電感雙線繞制，用于濾除EMI干擾。

另一顆共模電感特寫。

安規X電容容量為0.22μF。

工字電感外套熱縮管。

輸入端使用兩顆TMBF310整流橋整流，用于均攤發熱，降低溫升。

兩顆黑色高壓濾波電解電容來自永銘PKC系列，規格均為400V 22μF。

永銘PKC系列是2018年推出的快充電源/充電器專用插件鋁電解電容器，400V 22μF尺寸僅為為8*18mm（常規尺寸12.5*20mm），工作溫度范圍在-55℃~105℃，3000小時壽命。具備抗雷擊、耐高頻大紋波電流、高頻低阻抗等性能優勢。

PCB板側面一覽，另外兩顆高壓濾波電解電容焊接在小PCB板上，充分利用內部空間，旁邊是變壓器，同步整流管使用黃銅散熱片散熱。

兩顆高壓電容同樣來自永銘，規格分別為400V 22μF和400V 33μF。

高壓電解電容全家福來一張，三顆PKC系列，一顆KCX系列，四顆并聯總計99μF。充電頭網了解到，憑借小體積的特點，永銘KCX系列電解電容還被京造65W 1A1C氮化鎵快充充電器、努比亞65W 2C1A氘鋒氮化鎵快充、畢亞茲2C1A 65W氮化鎵快充、SlimQ 65W氮化鎵USB PD快充、愛否開物1A2C 65W PD氮化鎵快充等產品采用，獲得客戶一致認可。

主控芯片為ON安森美NCP1342，這是一顆高頻初級PWM控制器，內置主動X2電容放電和多重完善的保護功能。

安森美NCP1342 詳細資料。

充電頭網了解到，采用安森美NCP1342控制器的電源產品還有ROCK洛克65W 2C1A氮化鎵快充充電器、SlimQ 65W氮化鎵USB PD快充充電器、愛否開物1A2C 65W PD氮化鎵充電器；同時，安森美的其他系列控制器還被蘋果87W充電器、蘋果61W充電器、蘋果29W充電器、iPhone 11 原裝5W充電器、小米65W USB-C電源適配器、三星15W原裝快充充電器等數十款產品廣泛采用。

英諾賽科 INN650D02 “InnoGaN”開關管，耐壓650V，導阻低至0.2Ω，符合JEDEC標準的工業應用要求。INN650D02 “InnoGaN”開關管高頻特性好，且導通電阻小，適合高頻高效的開關電源應用，采用DFN8*8封裝，具備超低熱阻，散熱性能好，適合高功率密度的開關電源應用。

英諾賽科向充電頭網透露，INN650D02 “InnoGaN”開關管基于業界領先的8英寸生產加工工藝，是目前市面上最先量產的先進制程氮化鎵功率器件，這項技術的大規模商用將推動氮化鎵快充的快速普及。

英諾賽科 INN650D02 詳細資料。充電頭網了解到，英諾賽科INN650D02此前已被洛克65W 2C1A氮化鎵快充充電器采用。

變壓器使用馬拉膠帶包裹絕緣，頂部噴碼有信息。

PCB板另一側垂直焊接一塊小電路板，且板子中間空置，看起來是可以增添更多接口。

CT 1018光耦，橫跨在初級和次級之間，用于初級次級通信，反饋輸出電壓。

輸出抗干擾藍色Y電容特寫，來自JNC嘉耐電子有限公司。

絲印IBHJK次級同步整流控制器，實際型號為MP6908A，來自MPS芯源半導體，最高工作頻率600KHz。

MPS MP6908A詳細規格參數。

充電頭網拆解了解到，采用MPS MP6908A的還有倍思65W 2C1A GaN氮化鎵充電器、愛否開物1A2C 65W PD氮化鎵充電器和RAVPOWER 65W氮化鎵充電器。此外MPS同步整流芯片還被小米9 Pro原裝45W快充充電器、thinkplus 65W口紅USB PD充電器、紫米65W 2C1A桌面PD快充充電器、谷歌Pixelbook原裝45W USB PD快充充電器等數十款產品采用。

萬國半導體AOS的次級同步整流MOS管，型號AONS62922，NMOS，耐壓120V，為同步整流而優化。MOS管正面用導熱膠固定散熱片以及板子背面對應位置大面積過孔散熱。

AOS AON62922詳細規格資料。

充電頭網了解到，采用AON62922的產品還有HYPER JUICE 2A2C 100W氮化鎵充電器、RAVPOWER 65W氮化鎵充電器，ROxANNE 66W氮化鎵USB PD雙口快充充電器、努比亞65W 2C1A氮化鎵充電器、畢亞茲65W 2C1A氮化鎵充電器。同時AOS萬代MOS管還被聯想65W USB PD電源適配器、MI小米65W 2A1C三口快充充電器AD653、紫米65W USB PD三口快充充電器、惠普筆記本電腦65W PD快充充電器等數十款產品采用。

PCB板輸出端一覽，變壓器旁邊兩顆固態電容并排焊接，USB-C母座焊接在協議小板上，旁邊有一顆LED指示燈。

兩顆云星的輸出濾波固態電容規格一樣，都是25V 470μF。“YX”牌固態電容專門針對USB PD快充設計，在105℃的工作環境下仍能保證2000小時的壽命，同時兼具耐高溫、耐大紋波、低ESR等特性。

充電頭網了解到，采用云星固態電容的氮化鎵充電器還有ROCK 65W快充和倍思65W快充。

協議小板正面焊接有一顆USB PD協議芯片，型號F75183A，來自Fintek精拓科技。該芯片支持高通QC 4.0/4.0+快充；同時也支持USB PD2.0/3.0 (PPS)。

精拓F75183A詳細資料。充電頭網了解到，精拓F75183A此前已被ROxANNE 66W氮化鎵USB PD雙口快充充電器采用。

背面焊接有USB-C接口輸出VBUS開關。

輸出VBUS開關型號為ZM045N03M，NMOS，耐壓30V，來自真茂佳半導體。

真茂佳ZM045N03M規格資料。

USB-C母座過孔焊接，外殼印有KRCONN字樣，來自深圳市精睿興業科技有限公司。

全部拆解完畢，來張全家福。

充電頭網拆解總結

充電頭網通過拆解了解到，Lapo 65W USB PD氮化鎵快充充電器采用了典型的開關電源寬范圍輸出，協議控制輸出電壓的典型架構。充電器的AC-DC部分，由安森美NCP1342搭配INN650D02氮化鎵功率器件，以及同步整流控制器MP6908A搭配AOS萬代MOS組成；最后由精拓USB PD協議芯片F(xiàn)75183A控制輸出。

這款充電器內部結構緊湊，額外采用三塊小PCB板設計，空間利用率高。此外小板子以及變壓器等元器件打膠加固，整流橋等主要發熱芯片也打膠幫助導熱，內部穩定性和散熱性能有保證。此外采用永銘高壓電解電容和云星低壓固態電容進行濾波，用料扎實。

最后充電器的USB-C輸出接口支持QC2.0/3.0、AFC、FCP快充協議和USB PD3.0快充標準，具備5/9/12/15/20V以及PPS電壓檔位。配備了多個充電轉換接頭，可滿足多數新舊口型輕薄筆記本的充電需求，一物多用，非常實用。
